ابتدا و انتهای راهرو
چراغهای یک راهرو بلند را از هر دو سمت روشن یا خاموش کنید.
PRO
انتخاب رنگ محصولرنگ را انتخاب کنید، برای بزرگنمایی روی عکس بزنید.
ROYAL PRO SERIES
کلید تبدیل لمسی
کلید تبدیل دارای مسیر مشترک L3 و دو مسیر انتخابی L1 و L2 است و برای کنترل یک سرخط از دو محل، مطابق نقشه تبدیل استفاده میشود. این نسخه کنترل لمسی مستقیم و پایدار را بدون نیاز به نرمافزار یا شبکه ارائه میکند.
نوع عملکردلمسی ساده
سری محصولپرو
ترمینالهای فعالL1 / L2 / L3
کاربرد اختصاصی این مدلکنترل یک سرخط از دو نقطه، مانند ابتدا و انتهای راهرو یا دو سمت راهپله
نمایش جزئیات محصول
کلید تبدیل لمسی
نمونههای کاربردی
این کلید برای چه فضاهایی مناسب است؟
این مثالها برای انتخاب سادهتر نوشته شدهاند، تعداد سرخطها، نوع مصرفکننده و توان هر خروجی باید با نقشه اجرایی پروژه هماهنگ باشد.
بالا و پایین راهپله
یک سرخط روشنایی راهپله از طبقه پایین و بالا قابل کنترل خواهد بود.
ورودی و کنار تخت خواب
چراغ اصلی اتاق از کنار در و نقطه دوم نزدیک تخت کنترل میشود.
مشخصات فنی
مشخصات کلید تبدیل
- ولتاژ ورودی
- 100 تا 275 ولت AC
- فرکانس
- 50 هرتز
- ترمینالهای تغذیه
- N برای نول و L برای فاز
- ترمینالهای مورد استفاده
- L1 (مسیر اول (NO))، L2 (مسیر دوم (NC))، L3 (مشترک (COM))
- حداکثر جریان
- جریان سیمکشی تبدیل و مصرفکننده با مشخصات پروژه تطبیق داده شود
- کنترل
- کنترل مستقیم لمسی
- شبکه
- نیاز ندارد
- هاب مرکزی
- نیاز ندارد
- رویه
- شیشه براق و ضد خش با لبه ابزارخورده
- بدنه
- پلاستیک مهندسی کندسوز PC0
- نشانگر لمس
- نور سفید در حالت خاموش و آبی هنگام فعالشدن
- رنگبندی

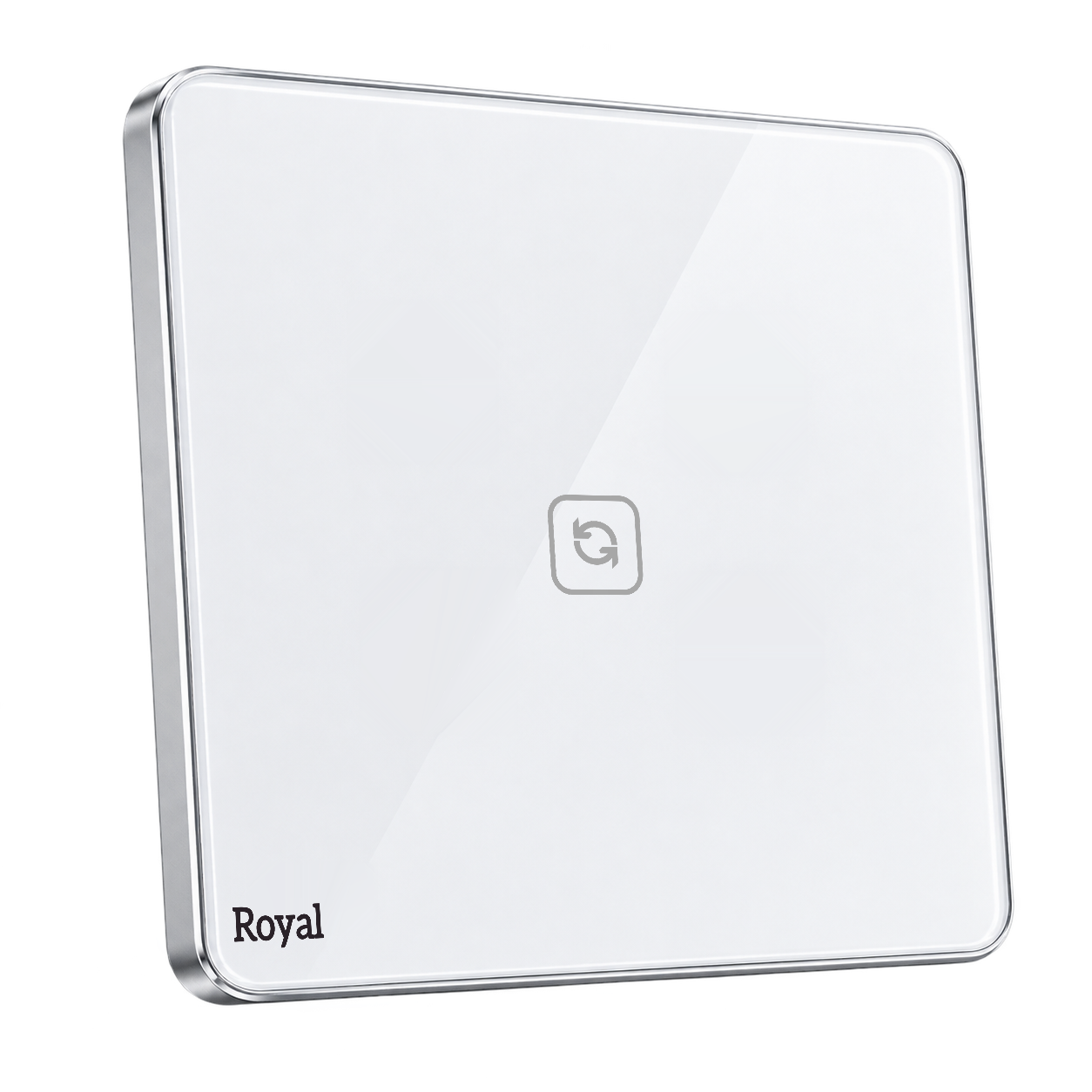

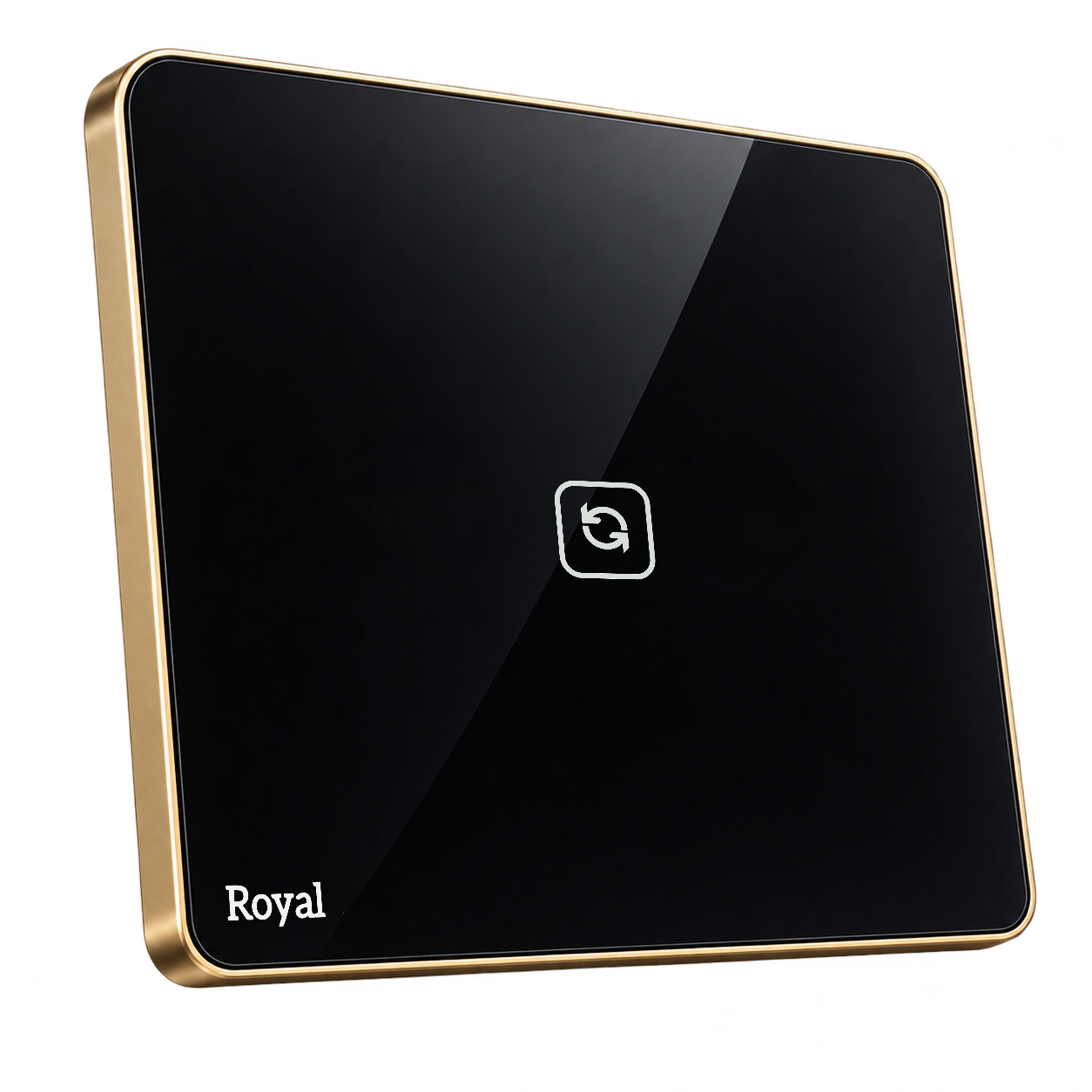

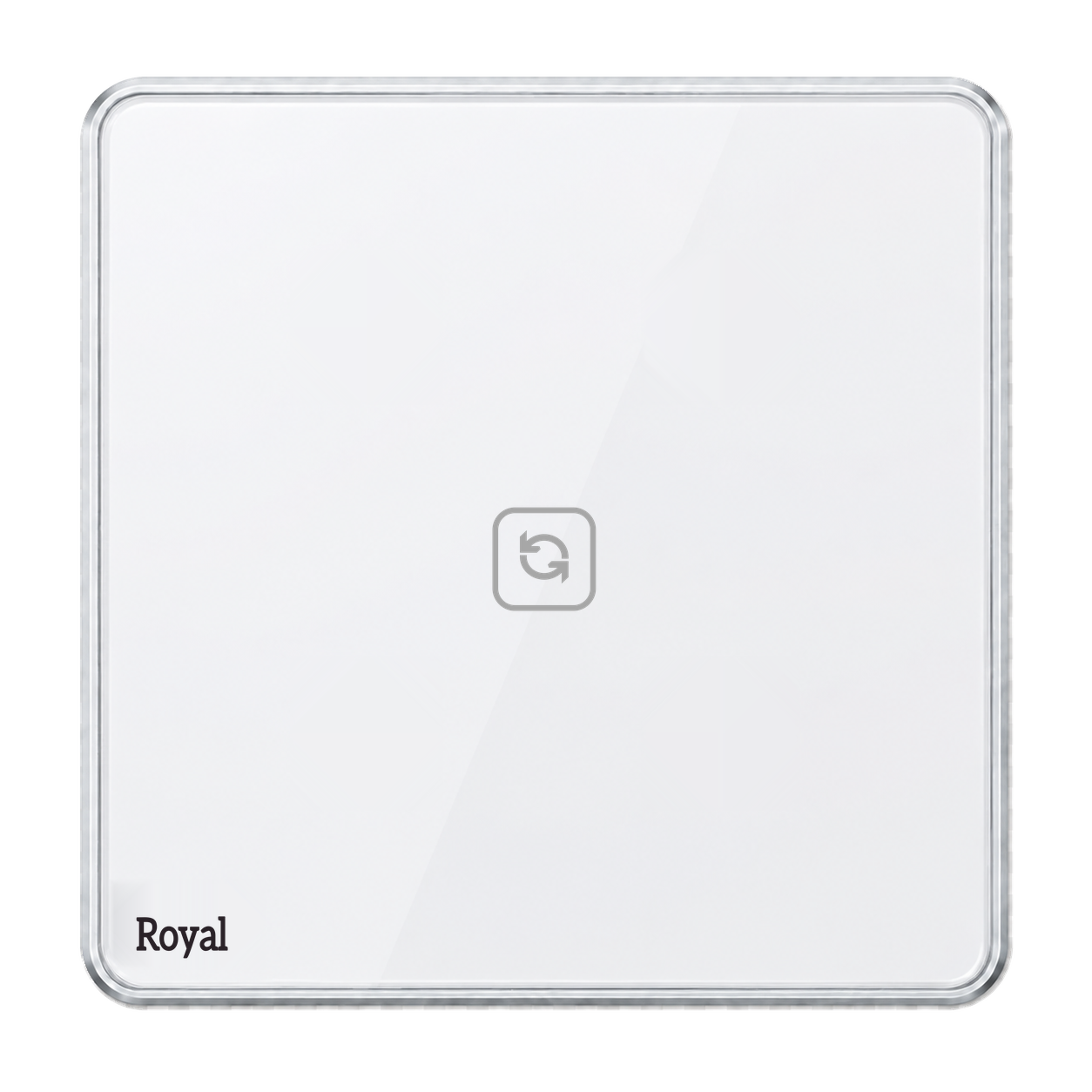

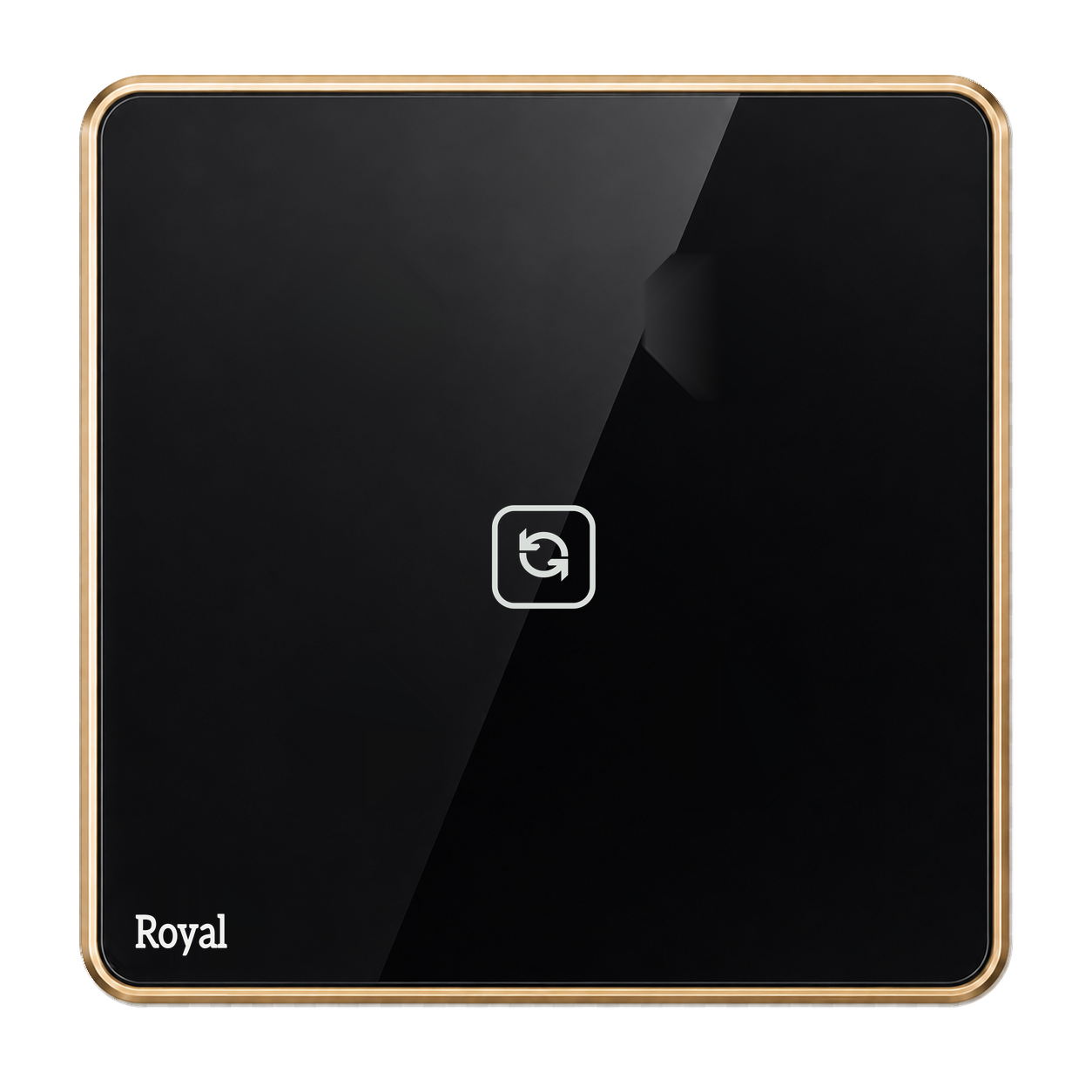

- فریم طلایی/شیشه مشکی و فریم نقرهای/شیشه سفید
نقشه فنی

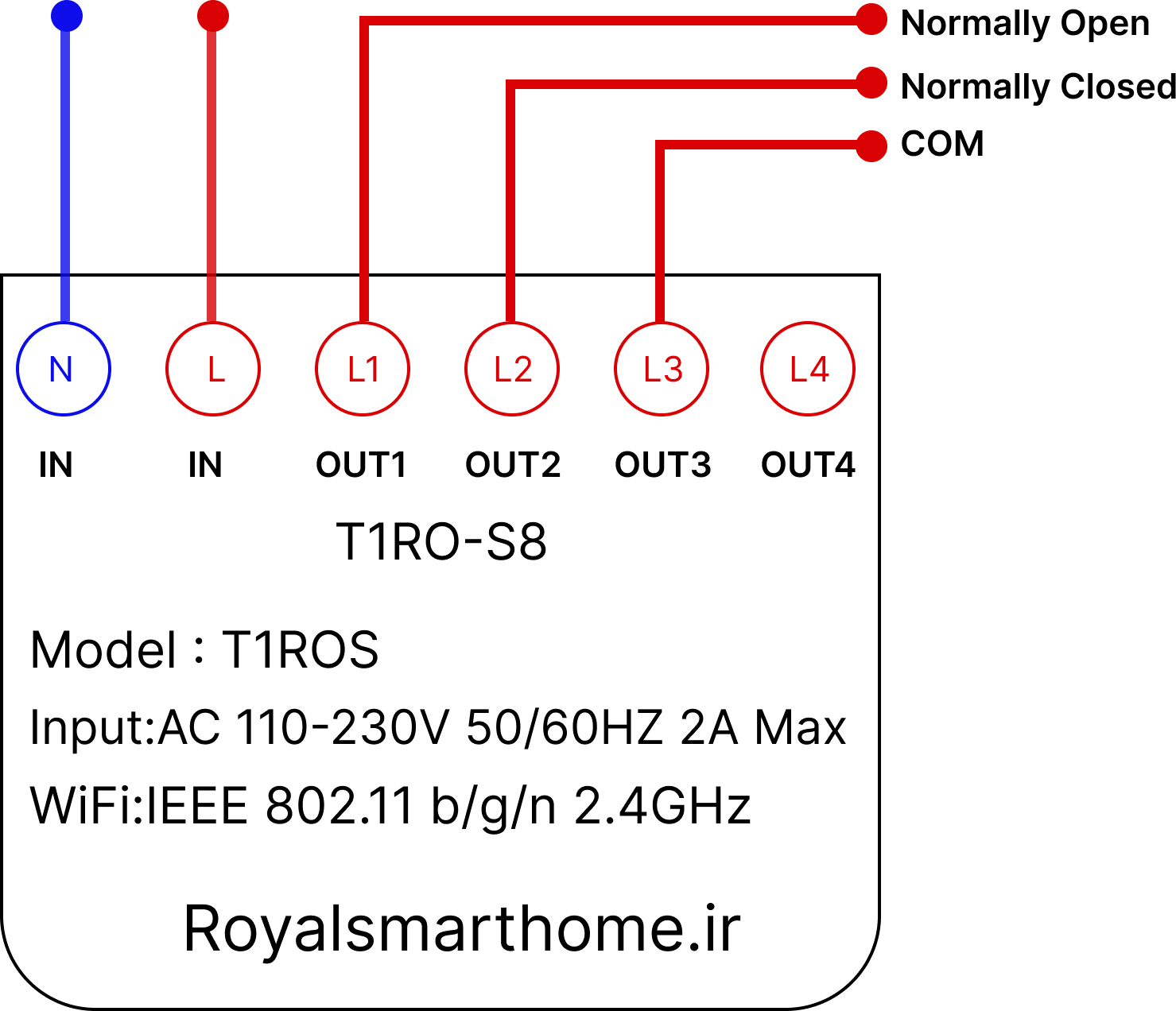

نقشه سیمکشی کلید تبدیل
ورودیهای زیر عنوان IN شامل N برای نول و L برای فاز هستند. در مدل تبدیل، L3 ترمینال مشترک و L1 و L2 مسیرهای انتخابیاند.
نقشه فنی اصلی Royal
نقشه سیمکشی کلید تبدیل
N · L · L1 · L2 · L3
در سیمکشی تبدیل، L3 ترمینال مشترک (COM) و L1 و L2 مسیرهای انتخابی هستند.
L1مسیر اول (NO)
L2مسیر دوم (NC)
L3مشترک (COM)
N · نول ورودیL · فاز ورودیخط قرمز · فاز و خروجیهای فعال
هشدار ایمنی درباره جابهجایی فاز و نول
اتصال فاز و نول باید دقیقاً به L و N انجام شود. در صورت جابهجایی، ممکن است کلید ظاهراً کار کند و الزاماً سوختگی فوری رخ ندهد، اما بهجای فاز، نول قطع و وصل میشود و فاز میتواند روی مصرفکننده باقی بماند، این وضعیت ایمن نیست و باید پیش از بهرهبرداری اصلاح شود.
راهنمای سیمکشی کلید تبدیل
قطع و کنترل برق
برق سرخط را از تابلو قطع کنید و با ابزار مناسب، بیبرق بودن همه هادیها را تأیید کنید.
اتصال تغذیه IN
نول ورودی را به N و فاز ورودی را به L متصل کنید. سطح مقطع سیم و حفاظت الکتریکی باید متناسب با بار باشد.
اتصال ترمینالهای این مدل
L1 برای مسیر اول (NO)، L2 برای مسیر دوم (NC)، L3 برای مشترک (COM). L3 ترمینال مشترک سیمکشی تبدیل است و به مسیر داخلی تغذیه کلید وابسته نیست.
بازبینی و آزمون
پس از محکمکردن اتصالات و کنترل نبود سیم لخت، برق توسط فرد متخصص وصل و عملکرد هر مسیر جداگانه آزموده شود.
محدودیت جریان: جریان سیمکشی تبدیل و مصرفکننده با مشخصات پروژه تطبیق داده شود. در بارهای موتوری و القایی، جریان راهاندازی نیز باید محاسبه شود.
شیشه یکپارچه و جزئیات دقیق
سطح شیشهای براق و ضد خش با لبه ابزارخورده، نور نشانگر سفید در حالت خاموش و آبی هنگام فعالشدن و بدنه مهندسی کندسوز PC0، ظاهر و عملکرد سری Royal را کامل میکند.
کنترل لمسی مستقیم
این مدل برای پروژههایی مناسب است که ظاهر و لمس سری Royal را بدون کنترل نرمافزاری میخواهند و برای کارکرد به شبکه یا هاب نیاز ندارد.
پاسخهای مهم پیش از خرید
این مدل برای چه کاربردی مناسب است؟
کنترل یک سرخط از دو نقطه، مانند ابتدا و انتهای راهرو یا دو سمت راهپله. استفاده خارج از کاربرد تعریفشده باید فقط پس از بررسی فنی انجام شود.
آیا این مدل به هاب مرکزی نیاز دارد؟
خیر. نسخه لمسی ساده به شبکه، نرمافزار یا هاب مرکزی نیاز ندارد.
آیا جابهجایی فاز و نول بیخطر است؟
خیر. حتی اگر کلید ظاهراً کار کند، باقیماندن فاز روی مصرفکننده خطر برقگرفتگی ایجاد میکند. اتصال باید توسط برقکار اصلاح شود.
آیا نصب بدون برقکار مجاز است؟
خیر. برق شهر خطرناک است، نصب و آزمون باید توسط برقکار دارای صلاحیت و مطابق نقشه همین مدل انجام شود.
